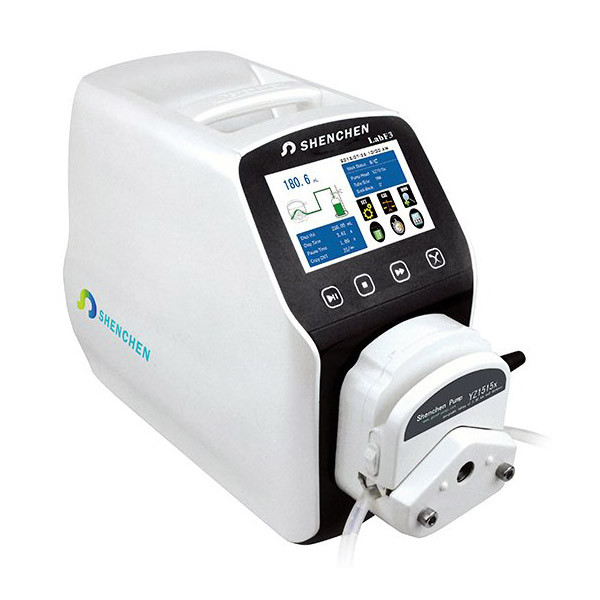

Дозирующие перистальтические насосы серий LabF и F
- В наличии
- Оптом и в розницу
Цену уточняйте
Дозирующие перистальтические насосы с программным управлением в ультрасовременном корпусе из инженерного ABS пластика серии LabF в классическом корпусе из нержавеющей стали серии F — это самые популярные дозирующие насосы фирмы Shenchen. Цветной дисплей промышленного типа с диагональю сенсорного экрана 4,3 дюйма. Можно предварительно задать объем и длительность дозирования, продолжительность паузы, количество доз и угол обратного всасывания. Динамическое отображение рабочего состояния: на одном экране отображаются данные дозирования, конфигурация системы и осуществляется настройка параметров. Настраиваемая калибровка и функция микронастройки в реальном времени.
Возможно внешнее управление сигналом от ножной педали или подачей сигналов от ПЛК. Уникальный выходной сигнал рабочего состояния электродвигателя можно использовать для другого оборудования, осуществляющего мониторинг рабочего состояния перистальтического насоса. Эти насосы пригодны прецизионного стерильного разлива. Классический корпус насосов серии F выполнен из нержавеющей стали и не имеет стыков на верхней, лицевой и боковых поверхностях. Корпус насосов серии LabF изготовленный из гладкого инженерного ABS пластика стоек к воздействию кислот, щелочей, масел, моющих средств. На один привод может быть установлена одна из подходящих перекачивающих головок. Для дозирования с высокой точностью не рекомендуется устанавливать несколько головок на один привод, так как в этом случае откалибровать каждую головку в отдельности невозможно. При необходимости многоканального дозирования рекомендуется использовать многоканальные перистальтические дозирующие системы.
Особенности и возможности
- Промышленный цветной дисплей с диагональю сенсорного экрана 4,3 дюйма с высоким качеством изображения.
- Прецизионный шаговый электропривод.
- В электронной системе управления используются промышленные микросхемы, стабильно работающие с высокой вычислительной производительностью.
- Операционная система специально оптимизирована под процесс дозирования, используется уникальная технологией точного контроля угла поворота, которая позволяет достичь максимально высокой точности дозирования при разливе жидкости.
- Настраиваемая функция калибровки: возможность калибровки расхода или объема
дозирования обеспечивает высокую точность. - Функция подсчета общего числа доз, показания счетчика сбрасывают вручную. Это удобно для подсчета числа доз при ручном дозировании.
- Функция микронастройки в реальном времени. Если во время работы происходит механическое повреждение трубки вследствие трения или усталости материала, можно использовать функцию микронастройки в реальном времени для регулирования расхода без остановки насоса.
- В памяти может храниться до 60 часто используемых режимов разлива – это экономит время, затрачиваемое на настройку.
- Настройка угла обратного всасывания предотвращает капание жидкости из трубки после остановки насоса при выдаче каждой дозы.
- Функция внешнего управления пуском/остановом: в качестве источника внешнего сигнала можно подключить ножную переключающую педаль. При эксплуатации в линии разлива можно осуществлять унифицированное управление с главного компьютера или ПЛК.
- Система автоматического регулирования температуры эффективно снижает уровень шума работающего вентилятора.
Энергонезависимая память со встроенным автономным источником питания и функция сохранения данных при выключении питания сохраняет действующие значения параметров своевременно, безопасно и надежно.- Функция быстрого наполнения позволяет не только промывать трубку, но и быстро заполнять ее жидкостью.
- Функция эффективной защиты от помех, конструкция рассчитана на широкий диапазон питающего напряжения, пригодна для сложных условий подачи питания.
- Печатная плата покрыта специальным трехслойным покрытием, защищающим от пыли, влаги, коррозии и обеспечивающим антистатический эффект.
Типичные применения
- Широко используются в фармацевтической и химической промышленности, например, для разлива жидких лекарственных форм для перорального применения, диагностических реагентов.
- Разлив с дозированием косметических средств, например, духов, блеска для губ.
- Разлив вязких жидкостей для электронных сигарет.
- Разлив пищевых ароматизаторов.
- Точное дозирование химических реагентов и электролитов, низкое отклонение от заданного объема, а также для перемещения жидких материалов в процессе производства литий-ионных аккумуляторных батарей.
 |
Головки с легкой заменой трубки серии EasyPump |
 |
Многоканальные головки для перистальтических насосов серии АMC |
 |
Головки с легкой заменой трубки YZ1515x, YZ2515x |
 |
Многоканальные головки DG1~DG12 |
 |
Стандартные головки SN15, SN25 |
|
Диапазон частоты вращения |
LabF1/F1: 1 - 150 об/мин |
|
Дискретность частоты вращения |
0,01 об/мин |
|
Диапазон объема дозирования |
0,1 - 9999,99 мл |
|
Дискретность объема дозирования |
0,01 мл |
|
Длительность дозирования |
0,5 - 9999,99 с |
|
Длительность паузы |
0,5 - 9999,99 с |
|
Дискретность времени |
0,01 с |
|
Количество доз |
1-9999, значение «0» означает непрерывный процесс |
|
Угол обратного всасывания |
0 - 360° |
|
Погрешность дозирования |
< ±0,5% |
|
Тип электродвигателя |
Шаговый электродвигатель |
|
Электронная система |
Серия LabF: Shenchen-LabF-CIR |
|
Система управления |
Серия LabF: Shenchen-LabF-EMB |
|
Дисплей |
Цветной дисплей с диагональю сенсорного экрана 4,3 дюйма |
|
Способ управления оператором |
Сенсорный экран и мембранная клавиатура |
|
Сигналы: старт/стоп, изменение направления |
Пассивный сигнал переключения, например, |
|
Интерфейс связи |
RS232/RS485 с поддержкой протокола MODBUS |
|
Выходной интерфейс |
Вывод рабочего состояния электродвигателя |
|
Электропитание |
220 В ± 10 %, 50/60 Гц |
|
Давление на выходе |
0,1 МПа (трубка с толщиной стенки 0,86-1,0 мм) |
|
Габариты электропривода, ДхШхВ |
Серия LabF: 261,4 х 157,3 х 236,9 мм |
|
Масса электропривода |
Серия LabF: 4,40 кг |
|
Потребляемая мощность |
<50 Вт |
|
Температура окружающего воздуха |
0 – 40 °C |
|
Относительная влажность |
<80% |
|
Степень пыле-влагозащиты |
IP31 |
|
Дозирующие перистальтические насосы |
Электропривод и частота вращения |
|||
|
LabF1/F1/ LabV1-III |
LabF3/F3/ LabV3-III |
LabF6/F6/ LabV6-III |
||
|
1 - 150 об/мин |
1 - 350 об/мин |
1 - 600 об/мин |
||
|
Головка |
Трубка |
Подача, мл/мин |
||
|
YZ1515x |
13#, 14#, 19#, 16#, 25#, 17#, 18# |
0,07 - 570 |
0,07 - 1330 |
0,07 - 2280 |
|
YZ2515x |
15#, 24# |
1,7 - 435 |
1,7 - 1015 |
1,7 - 1740 |
|
AMC1 – AMC12 (10) |
Внутренний диаметр: |
0,0002 - 45,43 (рекомендуемая рабочая частота вращения ≤150 об/мин) |
||
|
AMC1-AMC12 (6) |
0,0002 - 60,11 (рекомендуемая рабочая частота вращения ≤150 об/мин) |
|||
|
SN25 |
24# |
2,5 - 375 |
2,5 - 875 |
2,5 - 1500 |
|
SN15-14 |
14# |
0,24 - 36 |
0,24 - 84 |
0,24 - 144 |
|
SN15-16 |
16# |
0,88 - 132 |
0,88 - 308 |
0,88 - 528 |
|
EasyPump I/III |
13#, 14#, 19#, 16#, 25#, 17#, 18# |
0,053 - 645 |
0,053 - 1505 |
0,053 - 2580 |
|
EasyPump II/IV |
15#, 24#, 35#, 36# |
1,8 - 775 |
1,8 - 1808 |
1,8 - 3100 |
|
EasyPump V/VI |
13#, 14#, 19#, 16#, 25# |
0,053 - 295 |
0,053 - 688 |
0,053 - 1180 |
|
Трубка |
Объем наполнения, мл |
Длительность наполнения, с |
Погрешность наполнения, ±% |
Производительность, шт/мин |
Частота вращения электродвигателя, об/мин |
|
13# |
0,1 |
0,5 |
в пределах ±5 |
60 |
204,083 |
|
13# |
0,3 |
0,7 |
1,5 |
42 |
426,251 |
|
13# |
0,5 |
1 |
0,8 |
30 |
516,081 |
|
13# |
1 |
2 |
0,5 |
15 |
517,152 |
|
14# |
2 |
1 |
1 |
30 |
446,724 |
|
14# |
3 |
1,5 |
0,8 |
20 |
446,479 |
|
19# |
5 |
1,2 |
1 |
25 |
454,919 |
|
16# |
7 |
1 |
0,5 |
30 |
457,705 |
|
25#/15# |
10 |
1 |
1 |
30 |
303,426 |
|
25#/15# |
15 |
1 |
0,8 |
30 |
461,273 |
|
25#/15# |
20 |
1,2 |
0,5 |
25 |
518,945 |
|
17#/24# |
30 |
1,2 |
0,8 |
25 |
462,725 |
|
17#/24# |
50 |
2 |
0,5 |
15 |
461,595 |
|
18# |
80 |
2,5 |
0,5 |
12 |
427,274 |
|
18# |
100 |
3 |
0,5 |
10 |
446,583 |
|
Модель насоса (привода) |
Модель перекачивающей головки |
Подходящие типоразмеры трубок |
Диапазон подачи, мл/мин |
|
|
Lab F1 F1 |
YZ1515x |
13#, 14#, 19#, 16#, 25#, 17#, 18# |
0,07 – 570 |
|
|
YZ2515x |
15#, 24# |
1,7 – 435 |
|
|
|
MC1 (10 роликов) |
0.5×0.8, 1×1, 2×1, 2.4×0.8, 3×1 |
0,046 – 48,6 |
|
|
|
MC2 (10 роликов) |
|
|||
|
MC1 (6 роликов) |
0,53 – 64,95 |
|
||
|
MC2(6 роликов) |
|
|||
|
SN15-14 |
14# |
0,24 – 36 |
|
|
|
SN15-16 |
16# |
0,88 – 132 |
|
|
|
SN25 |
24# |
2,5 – 375 |
|
|
|
EasyPump I / EasyPump III |
13#, 14#, 19#, 16#, 25#, 17#, 18# |
0,007 – 570 |
|
|
|
EasyPump II / EasyPump IV |
15#, 24# |
0,017 – 435 |
|
|
|
EasyPump V / EasyPump VI |
13#, 14#, 19#, 16#, 25# |
0,0053 – 295 |
|
|
|
2*EasyPump I / 2*EasyPump III |
13#, 14#, 19#, 16#, 25# |
0,0053 – 295 |
|
|
|
2*EasyPump II / 2*EasyPump IV |
15# |
0,17 – 255 |
|
|
|
2*EasyPump V / 2*EasyPump VI |
13#, 14#, 19#, 16#Lab F3 |
0,0053 – 132 |
|
|
|
LabF1-II F1-II |
2*YZ1515x |
13#, 14#, 19#, 16#, 25#, 17#, 18# |
0,07 – 570 |
|
|
2*YZ2515x |
15#, 24# |
1,7 – 435 |
|
|
|
EasyPump II/IV |
15#, 24#, 35#, 36# |
0,9 – 775 |
|
|
|
EasyPump V/VI |
13#, 14#, 19#, 16#, 25# |
0,0267 – 295 |
|
|
|
2* EasyPump I/III |
13#, 14#, 19#, 16#, 25#, 17#, 18# |
0,0267 – 645 |
|
|
|
2* EasyPump II/IV |
15#, 24#, 35# |
0,9 – 575 |
|
|
|
2* EasyPump V/VI |
13#, 14#, 19#, 16#, 25# |
0,0267 – 295 |
|
|
|
LabF1-III |
EasyPump I/III |
13#, 14#, 19#, 16#, 25#, 17#, 18# |
0,053 – 645 |
|
|
EasyPump II/IV |
15#, 24#, 35#, 36# |
1,8 – 775 |
|
|
|
EasyPump V/VI |
13#, 14#, 19#, 16#, 25# |
0,053 – 295 |
|
|
|
2* EasyPump I/III |
13#, 14#, 19#, 16#, 25#, 17#, 18# |
0,053 – 645 |
|
|
|
2* EasyPump II/IV |
15#, 24#, 35#, 36# |
1,8 – 775 |
|
|
|
2* EasyPump V/VI |
13#, 14#, 19#, 16#, 25# |
0,053 – 295 |
|
|
|
3*EasyPump I/III |
13#, 14#, 19#, 16#, 25#, 17#, 18# |
0,0267 – 645 |
|
|
|
3*EasyPump II/IV |
15#, 24#, 35#, 36# |
0,9 – 775 |
|
|
|
3*EasyPump V/VI |
13#, 14#, 19#, 16#, 25# |
0,0267 – 295 |
|
|
|
4* EasyPump I/III |
13#, 14#, 19#, 16#, 25#, 17#, 18# |
0,0267 – 645 |
|
|
|
4* EasyPump II/IV |
15#, 24#, 35#, 36# |
0,9 – 775 |
|
|
|
4* EasyPump V/VI |
13#, 14#, 19#, 16#, 25# |
0,0267 – 295 |
|
|
|
Lab F3 F3 |
YZ1515x |
13#, 14#, 19#, 16#, 25#, 17#, 18# |
0,07 – 1330 |
|
|
YZ2515x |
15#, 24# |
1,7 – 1015 |
|
|
|
SN15-14 |
14# |
0,24 – 84 |
|
|
|
SN15-16 |
16# |
0,88 – 308 |
|
|
|
SN25 |
24# |
2,5 – 875 |
|
|
|
EasyPump I / EasyPump III |
13#, 14#, 19#, 16#, 25#, 17#, 18# |
0,0053 – 1505 |
|
|
|
EasyPump II / EasyPump IV |
15#, 24#, 35# |
0,180 – 1341 |
|
|
|
EasyPump V / EasyPump VI |
13#, 14#, 19#, 16#, 25# |
0,0053 – 688 |
|
|
|
2*EasyPump I / 2*EasyPump III |
13#, 14#, 19#, 16#, 25#, 17# |
0,0053 – 1166 |
|
|
|
2*EasyPump II / 2*EasyPump IV |
15# |
0,180 – 630 |
|
|
|
2*EasyPump V / 2*EasyPump VI |
13#, 14#, 19#, 16# |
0,0053 – 401 |
|
|
|
LabF3-II F3-II |
2*YZ1515x |
13#, 14#, 19#, 16#, 25#, 17#, 18# |
0,07 – 1330 |
|
|
2*YZ2515x |
15#, 24# |
1,7 – 1015 |
|
|
|
EasyPump II/IV |
15#, 24#, 35#, 36# |
0,180 – 1808 |
|
|
|
EasyPump V/VI |
13#, 14#, 19#, 16#, 25# |
0,0053 – 688 |
|
|
|
2* EasyPump I/III |
13#, 14#, 19#, 16#, 25#, 17#, 18# |
0,0053 – 1505 |
|
|
|
2* EasyPump II/IV |
15#, 24#, 35#, 36# |
0,180 – 1808 |
|
|
|
2* EasyPump V/VI |
13#, 14#, 19#, 16#, 25# |
0,00536 – 688 |
|
|
|
LabF3-III |
EasyPump I/III |
13#, 14#, 19#, 16#, 25#, 17#, 18# |
0,053 – 1505 |
|
|
EasyPump II/IV |
15#, 24#, 35#, 36# |
1,8 – 1808 |
|
|
|
EasyPump V/VI |
13#, 14#, 19#, 16#, 25# |
0,053 – 688 |
|
|
|
2* EasyPump I/III |
13#, 14#, 19#, 16#, 25#, 17#, 18# |
0,053 – 1505 |
|
|
|
2* EasyPump II/IV |
15#, 24#, 35#, 36# |
1,8 – 1808 |
|
|
|
2* EasyPump V/VI |
13#, 14#, 19#, 16#, 25# |
0,053 – 688 |
|
|
|
3*EasyPump I/III |
13#, 14#, 19#, 16#, 25#, 17#, 18# |
0,0267 – 1505 |
|
|
|
3*EasyPump II/IV |
15#, 24#, 35#, 36# |
0,9 – 1808 |
|
|
|
3*EasyPump V/VI |
13#, 14#, 19#, 16#, 25# |
0,0267 – 688 |
|
|
|
4* EasyPump I/III |
13#, 14#, 19#, 16#, 25#, 17#, 18# |
0,0267 – 1505 |
|
|
|
4* EasyPump II/IV |
15#, 24#, 35#, 36# |
0,9 – 1808 |
|
|
|
4* EasyPump V/VI |
13#, 14#, 19#, 16#, 25# |
0,0267 – 688 |
|
|
|
Lab F6 F6 |
YZ1515x |
13#, 14#, 19#, 16#, 25#, 17#, 18# |
0,07 – 2280 |
|
|
2*YZ1515x |
|
|||
|
YZ2515x |
15#, 24# |
1,7 – 1740 |
|
|
|
2*YZ2515x |
|
|||
|
SN15-14 |
14# |
0,24 – 144 |
|
|
|
SN15-16 |
16# |
0,88 – 528 |
|
|
|
SN25 |
24# |
2,5 – 1500 |
|
|
|
EasyPump I / EasyPump III |
13#, 14#, 19#, 16#, 25#, 17#, 18# |
0,0053 – 2580 |
|
|
|
EasyPump V / EasyPump VI |
13#, 14#, 19#, 16# |
0,0053 – 560 |
|
|
|
2 |
