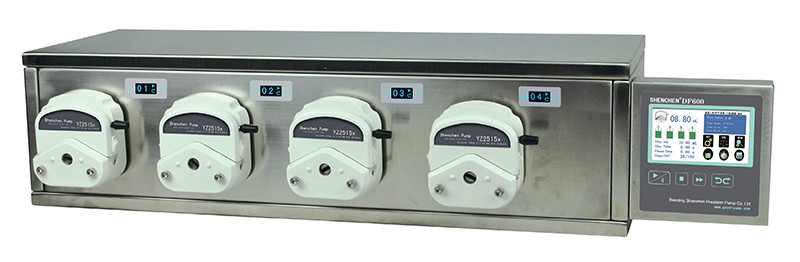

Многоканальные насосы-дозаторы DF 600

Интегрированные системы разлива серии DF предназначены для использования в промышленных линиях разлива. По сути, данные системы представляют собой несколько перистальтических насосов, смонтированных в одном корпусе и имеющих общую систему управления.

Основная причина перехода от единичного насоса к системе разлива заключается в том, что максимальная скорость подачи дозы вязкой жидкости по трубке ограничена физикой течения и для увеличения производительности оборудования необходимо переходить к схеме работы, при которой в одну единицу времени разлив одновременно производится в несколько емкостей. Так как каждая перекачивающая головка в системах Shenchen DF600 имеет собственный привод, имеется возможность калибровки каждого канала в отдельности, что невозможно в случае использования нескольких головок на одном приводе. По этой причине для многоканального дозирования используют только машины с индивидуальным приводом для каждой головки, такие как DF600. Один контроллер способен управлять работой до 16 модулей перекачки. По заказу изготавливаются системы с любым количеством приводов от 2 до 16. Система оснащена цветным дисплеем с сенсорным экраном диагональю 4,3 дюйма. Можно предварительно задать объем и длительность дозирования, продолжительность паузы, количество дозирований и угол обратного всасывания (для предотвращения скапывания жидкости с разливочного сопла), сохранить во внутреннюю память предварительно сконфигурированные программы дозирования. Динамическое отображение рабочего состояния: на одном экране отображаются данные разлива, конфигурация системы и осуществляется настройка параметров. Возможно внешнее управление системой от ПЛК другой установки или машины, в которую встраивается DF600, а также сигналом от ножной педали. Уникальный выходной сигнал рабочего состояния электродвигателя можно использовать для другого оборудования, осуществляющего мониторинг рабочего состояния системы разлива. Система пригодна для стерильного прецизионного дозирования, погрешность наполнения: 0,5-1 %. Экономическая целесообразность использования системы Shenchen DF600 обусловлена тем, что стоимость многоканальной системы составляет примерно 50% от стоимости соответствующего количества независимых насосов.

Многоканальные насосы-дозаторы (перистальтические насосы) серии DF сертифицированы для применения в фармацевтической промышленности (Сертификат соответствия РОСС CN.АД83.Н02193, Правила производства и контроля качества лекарственных средств), имеют положительное санитарное заключение ФМБА России для применений при производстве лекарственных средств, пищевых продуктов, косметических препаратов.

Типичные применения

• Разлив фармацевтических препаратов, продуктов медицинского назначения, дозирование диагностических реагентов
• Разлив пищевых продуктов, напитков
• Дозирование косметических средств
• Разлив жидкостей для электронных сигарет
• Дозирование химических реагентов

Особенности и возможности

• Можно подключить к ПЛК или другой промышленной системе управления.
• Один контроллер способен управлять работой до 16 модулей разлива.
• Технология прецизионного контроля угла поворота ротора, разлив с высокоточным дозированием.
• Цветной дисплей с сенсорным экраном, удобный для пользователя интерфейс. Динамическое отображение состояния разлива. На одном экране отображаются параметры процесса разлива и настройки системы.
• Настраиваемая функция калибровки.
• Функция микронастройки и калибровки в реальном времени более удобна для калибровки и микронастройки модуля разлива в процессе производства. Содействует повышению точности дозирования без остановки системы при длительной эксплуатации и связанной с ней усталости материала трубки и ухудшением эластичности.
• Свободное увеличение количества модулей разлива под управлением одного контроллера уменьшает затраты, если необходимо нарастить систему новыми блоками.
• Мониторинг в реальном времени, динамическое отображение результатов мониторинга. В сочетании с функцией аварийной сигнализации обеспечивается безопасность производственного процесса.
• В памяти системы разлива может храниться до 60 часто используемых режимов разлива – это экономит время, затрачиваемое на настройку, и повышает производительность.
• Настройка угла обратного всасывания предотвращает капание жидкости из трубки после остановки ротора насоса. Ротор проворачивается в обратном направлении на заданный угол после разлива в каждую емкость.
• Эффективная настройка системы: процесс разлива можно запускать и останавливать отдельно по каждому каналу в процессе его работы, можно задействовать столько каналов, сколько требуется в конкретном приложении.
• Каждый из модулей разлива может получать сигнал останова процесса разлива в случае отсутствия тары. Функция останова разлива при отсутствии тары срабатывает для каждого канала отдельно.
• Функция быстрого наполнения позволяет не только промывать эластичную трубку, но и быстро заполнять ее жидкостью.
• Контроллер можно установить отдельно от модулей разлива в месте, удобном для управления.
• Корпус из нержавеющей стали марки AISI 304, устойчивый к коррозии, соответствует требованиям GMP и может применяться на фармацевтических производствах.

DF600 с уникальным выходным сигналом рабочего состояния электродвигателя можно использовать для другого оборудования, осуществляющего мониторинг рабочего состояния системы разлива.
DF600 plus, использующий стандартный протокол передачи данных MODBUS, можно подключить к интерфейсу «пользователь-машина» для осуществления логического управления.

Многоканальные насосы-дозаторы серии DF c различными типами и количеством перекачивающих головок комплектуются под конкретные задачи клиентов.

Подходящие типоразмеры эластичных трубок для достижения нужной подачи в указанном ниже интервале смотрите в описании выбранной перекачивающей головки.
